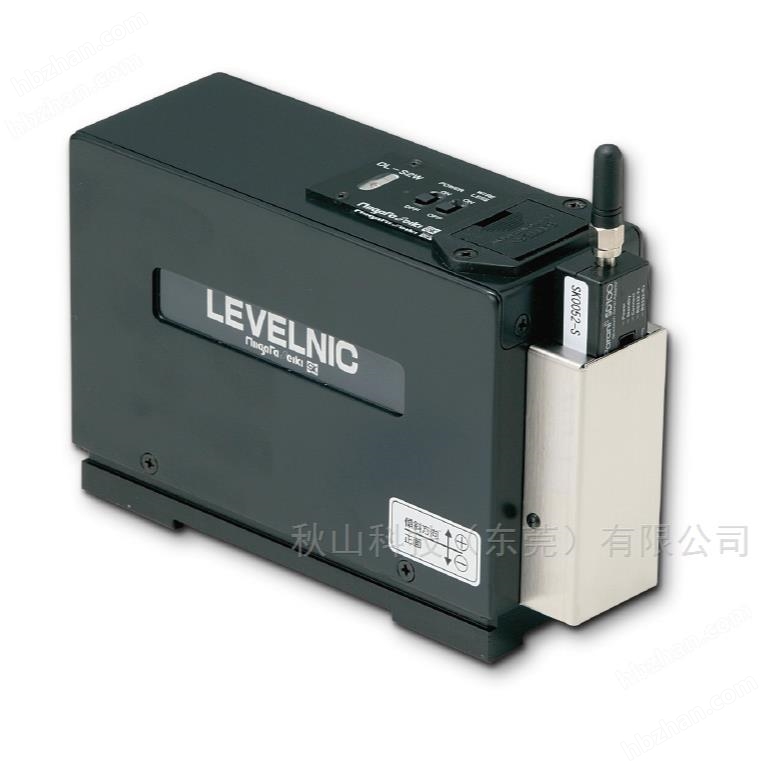

日本Niigata Seik机床设备测量水平仪DL-S3

日本Niigata Seik机床设备测量水平仪DL-S3

1. 基本信息1

• 产品型号：DL-S3

• 产品类型：数显式电子水平仪

• 品牌：Niigataseiki 新泻精机

• 机身尺寸：长 172mm、宽 65mm、高 129mm

• 底座尺寸：长 150mm、宽 55mm

• 机身材质：铝

• 底座材质：铸铁

• 质量：2200g

• 电源：9V 方形干电池 ×1，附带 AC 适配器（DC9V 输出，AC100V-240V）

2. 性能参数1

• 测量范围：±5.00mm/m、±0.286°

• 最小读数 1：0.001mm/m、0.0001°

• 最小读数 2：0.01mm/m、0.001°

• 读数精度条件 1：±0.85% rdg（大于重复性，测量范围 0-±2mm/m、0-±0.115°）

• 读数精度条件 2：±1.0% rdg（大于重复性，测量范围 ±2-±5mm/m、±0.115°-±0.286°）

• 读数精度条件 3：±2.6% rdg（大于重复性，测量范围 0-±2mm/m、0-±0.115°）

• 读数精度条件 4：±2.7% rdg（大于重复性，测量范围 ±2-±5mm/m、±0.115°-±0.286°）

• 重复精度：±0.005mm/m 以内、±0.0003° 以内

3. 功能特点

• 操作便捷：设有 0 呼叫和 1/2 呼叫开关，可一键设置标准并将显示减半，方便用户快速确定基准和调整测量值15。

• 数字显示：测量值直接显示在主机的数字显示器上，清晰易读，并且可以选择以 mm/m 或 ° 为单位进行显示4。

• 信号输出：数字显示器可以将显示值作为 RS-232C 信号输出，便于连接计算机、打印机等设备进行数据记录和分析157。

• 多种安装方式：底部有 M5×P0.8 的螺丝孔，可安装特殊底座或夹具，方便在不同场景下使用15。

• 辅助气泡管：配备辅助气泡管，可快速判断大致水平状态，辅助测量，其中气泡在辅助气泡管中与参考线的滚动公差为 0.1mm/m 或更小26。

4. 应用领域

• 机床设备测量：可用于测量工作机床设备的水平度，确保机床在安装和使用过程中处于水平状态，以保证加工精度3。

• 直线度和平面度测量：对于平台、平板等平面物体的直线度和平面度测量也能发挥重要作用，帮助检测物体表面的平整度和直线度误差357。

• 其他领域：在一些需要高精度水平测量的领域，如光学仪器安装、精密机械制造、建筑施工中的水平校准等方面也有广泛的应用。
